QKWF系列无功功率分相补偿控制器，以高速性能的微处理为核心器件同事取样3相电流信号，并提供6种分补+共补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，断电不丢失。采用基波功率因数和基波无功功率复合控制电容器组电力系统无功功率补偿的自动控制。

1.以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数；
2.功率因数测量精度高，显示范围宽；
3.实时显示总功率因数(PF)与基波功率因数(COS)；
4.有12种编码输出方式供用户选择；
5.最多有6种补偿方案供用户选择；
6.最多16路输出；
7.人机界面有好操作方便；
8.各种控制全数字可调直观使用方便；
9.具有自动运行与手动运行两种工作方式；
10.具有过电压和欠电压保护功能；
11.具有掉电保护功能数据不丢失；
12.电流信号输入阻抗低&le；0.01；
13.目标功率因数调节范围宽。

● 海拔高度不高于2000米；
● 环境温度-20℃~+50℃；
● 空气湿度在40℃时不超过50%，20℃时不超过90%；
● 周围环境不腐蚀气体，无导电尘埃，无易燃易爆的介质存在；
● 安装地点无剧烈震动。

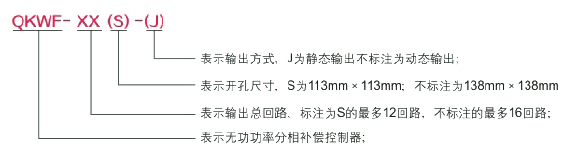

产品规格	开孔尺寸	信号频率	控制组数	显示器	装机重量
QKWF-12	113×113	50/60Hz	1~12	发光数码	0.85kg
QKWF-16	140×140	50/60Hz	1~16	发光数码	0.86kg

额定工作电压：AC220V±20%；
额定工作电流：AC0-5A；
额定工作频率：45Hz-65Hz；
欠压保护值：170V；
灵敏度：50mA；
显示功率因数：因数后0.001-超前0.01；
静态输出触点容量每路：AC220V 7A；
动态输出容量每路：-12V 10mA；
整机消耗功率：10VA；
显示：4位红色数码管；
防护等级：外壳IP40；
连接方式：插座接线端子螺丝固定；

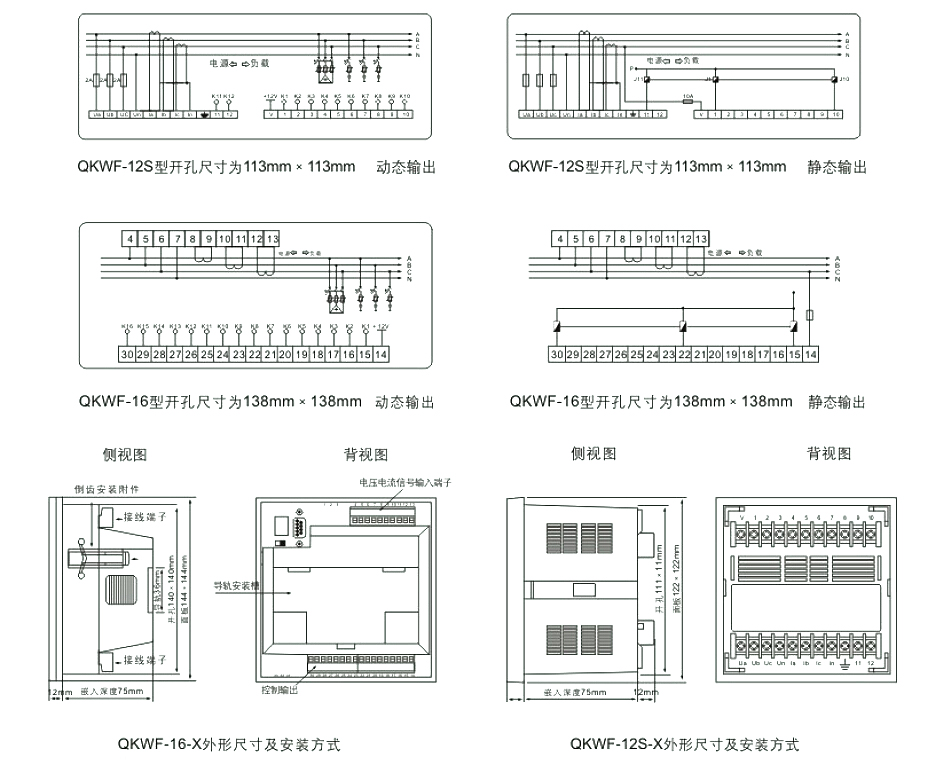

外型尺寸： QKWF-12S 122mm×122mm×99mm
外型尺寸： QKWF-16 144mm×144mm×87mm
开孔尺寸：QKWF-12S 113×113mm
安装方式：QKWF-12S嵌入式安装倒钩附件固定；
安装方式：QKWF-16嵌入式安装倒齿附件固定或导轨安装。
