QKB1LE-63小型漏电断路器适用于交流50Hz或60Hz，额定电压400V，额定电流至63A的线路中，作漏电保护之用。当有人触电或电路泄露电流超过规定值时，剩余电流动作断路器能在极短的时间内自动切断电源，保障人身安全和防止设备因发生泄露电流造成的事故。
剩余电流动作断路器具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
本产品符合GB16917.1和IEC61009-1标准。

按额定电流In分：10A、16A、20A、25A、32A、40A、50A、63A。
按额定剩余动作电流分：0.03A、0.05A、0.1A。
按极数和电流回路分：
a.单极两线剩余电流动作断路器(1P+N)；
b.两极剩余电流动作断路器(2P)；
c.三极剩余电流动作断路器(3P)；
d.三极四线剩余电流动作断路器(3P+N)；
e.四极四线剩余电流动作断路器(4P)
按瞬时脱扣器特性分：C型 、D型 。
额定电压Un：单极两线和两极：230V，三极、三极四线和四极：400V；
额定短路能力Icn：6000A(C型)；6000A(D型)；
额定剩余接通和分断能力I△A：2000A；
额定剩余不动作电流I△no：0.5△In；
剩余电流动作分断的时间；
过电流保护特性；

机械电气寿命
a.电气寿命：2000次，cosΦ=0.85；
b.机械寿命：2000次；

In(A)	I△n(A)	剩余电流等于下列值时分断时间(s)
10～63	0.03，0.05，0.1	I△n	2I△n	5I△n	I△t
		0.1	0.05	0.04	0.04	最大分断时间(s)

注：I△t为500A或接C、D型瞬时脱扣范围的上限，两者取较大值。当I△n≤0.03A，可用0.25A代替5I△n。

序号	脱扣器型式	起始状态	试验电流	规定时间	预期结果	备注
1	C、D	冷态	1.13In	t≥1h	不脱扣
2	C、D	紧接前项试验后进行	1.45In	t＜1h	脱扣	电流在5s内稳定的上升至规定值
3	C、D(In≤32)	冷态	2.55In	1s＜t＜60s	脱扣
	C、D(In＞32)	冷态	2.55In	1s＜t＜120s	脱扣
4	C	冷态	5In	t≥0.1s	不脱扣
	D	冷态	10In	t≥0.1s	不脱扣
5	C	冷态	10In	t＜0.1s	脱扣
	D	冷态	10In	t＜0.1s	脱扣

脱扣器特性曲线

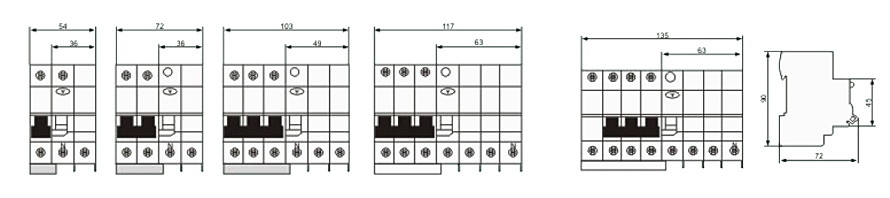

极数	1P+N	2P	3P	3P+N	4P
L	45	72	103	117	135
H	74	74	74	74	74
