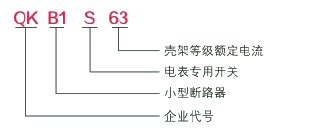

QKB1S-63型小型断路器（电表专用开关）适用于交流50Hz，额定电压至230V/400V，额定电流至63A的电路中具有带延时分励装置，和预付费卡或网络电能表配套使用，用来控制线路的通断，同时对线路的过载、短路起保护作用。

符合标准
IEC60898-2002《家用及其类似场所用过电流保护断路器》
GB10963.1-2005《家用及类似场所用过电流保护断路器》

额定电流In:6 10 16 20 25 32 40 50 63 80A
额定电压Un:AC230V/400V
额定分断能力: 1cn=1cs6KA
机械寿命：20000次数操作循环
脱扣特性：C型特性
工作范围：(65%～120%)Un
延时动作时间T：1s＜T＜3s
复位时间：≤30s
连接信号用导线：长度1000mm
截面体积：0.3mm³
工作温度：-20℃～+55℃，两端连接线头一端插入电能表接口，一端插入产品本体插口
相对湿度：安装地点的空气相对湿度在温度+40℃时不超过50%，最低温度平均不超过25℃时相对湿度不超过90%。
壳架电流规格：63壳架：6 10 20 25 32 40 50 63
                     80壳架：40 50 63 80

过流保护特性

项目	额定电流ln(A)	起始状态	试验电流	规定时间	预期结果	备注
1	6、10、16、20、25、32、40、50、63、80	冷态	1.13ln	t≥1h	不脱扣
2		紧接a项进行	1.45ln	t＜1h	脱扣	电流在5s内稳定的上升至规定值
3		冷态	2.55ln	1s＜t＜60s	脱扣	In≤32A
4				1s＜t＜120s	脱扣	In＞32A
			5ln	t≥0.1s	不脱扣
			10In	t＜0.1s	脱扣

连接铜导线标称截面积

额定电流InA	连接铜导线标称截面积(mm)2
6	1
10	1.5
16	2.5
20	2.5
25	4
32	6
40	10
50	10
63	16
80	25

QKB1S-63为带过载、短路保护及延时分励装置的，可外控的专用小型断路器，N极为可断开的不带保护的中性极，产品内部有电子延时型分励脱扣装置工作电源导线一uduanluqi出现端连接。由电能表内电路控制或当信号联络失效时，延时分励装置开始延时1~3s后触发可控硅，分励脱扣器带电，从而使断路器分断，限制供电。

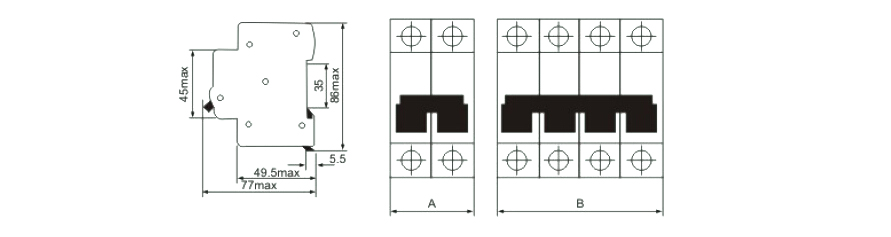

壳架等级	A	B
63	36	72
80	42	84
