QKM2L系列塑壳漏电断路器具有漏电、短路、过载保护于一体，且体积小，安装方便。适用于交流50-60Hz、电压230V、额定电流230A以下的单相电路中，可为人身触电危险提供间接接触保护，以及防止线路或用电设备过截，短路或产生接地电流引发的火灾危险，也可作为线路的不频繁的转换之用。
本产品符合国家标准：GB14048.2-2008

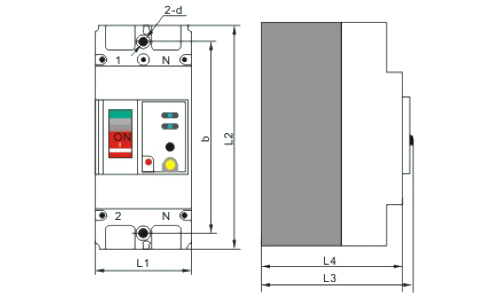

型号	外形尺寸(mm)
	L1	L2	L3	L4	b
GKM2LE-125	62	150	110	92	128
QKM2LE-250	108	165	94	72	126

●性能参数表

型号	壳架等级电流In(a)	极数	额定电压(v)	额定电流(A)	额定电流动作值(mA)	额定额定不动作值(mA)	漏电分断时间(s)	额定极限短路	额定运行短路分断能力ICS(kA)
QKM2LE	125	2	230	63，80，100，125	25，50，100或50,100,150	25，50，100或25，50，70	＜0.2	10	5
	150	2	230	100，125，160，180，200，225，250				20	10

●过电流保护特性

周围空气温度 30℃±2℃	试验电流	脱扣时间	状态
	1.05In	t≥2h不脱扣	冷态开始
	1.30In	t＜2h脱扣	热态开始（紧接上步试验后电流在5s内升到指定值）
任何合适温度	10In	t＜0.2s	冷态开始

注：剩余电流动作特性分类：AC型

● 周围空气温度：-5℃-+40℃
● 周围空气湿度：≤90%
● 海拔高度：≤2000米
● 安装位置的外磁场强度，任何方向都不超过地磁场的5倍
● 污染等级III级，无腐蚀性、爆炸性气体、无风雨侵袭，无明显冲击和振动。

● 安装应垂直，各方向倾斜不超过5°。上下两颗螺钉固定安装。
● 两极上方接入电流，“N”端子接入零线，“L”端子接入相线；产品前端“N”“L”为进线端；下端“N”“L”为出线端，严禁产品倒接。
● 根据线路或负载的实际剩余电流的大小，在面板上的选择开关正确选择好 剩余电流动作值。

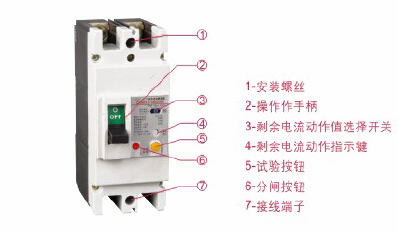

● 漏电断路器的操作手柄向上“ON”表示接通；向下“OFF”表示断再扣；中间位置表示脱扣断开。
● 安装好后并接通电源，操作手柄应先向下再扣，然后向上合漏电断路器，分合指示件与面盖相平。这时可按动黄色“试验按钮”，漏电断路器应能脱扣和分断，产品脱口指示器凸起。
● 下方红色按钮为分闸按钮，漏电断路器手柄向上合闸状态时，按下红色按钮，漏电断路器应能脱扣分断。
