QKM1LE系列塑壳式漏电断路器（以下简称塑壳式漏电断路器）是一公司综合采用国际先进技术设计、开发的新型塑壳式漏电断路器之一。适用于交流50Hz，额定电压至400V，额定电流40A至800A的电路中。
基主要功能是对的致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的塑壳式漏电断路器在其他捉住措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载，适中，亦可作为线路的不频繁转换之用。
该塑壳式漏电断路器具有体积小（和相对应的塑壳断路器体积相等）、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。
塑宙式漏电断路器垂直安装（即竖装），亦可水平安装（即横装）。
符合标准：GB14048.2 。

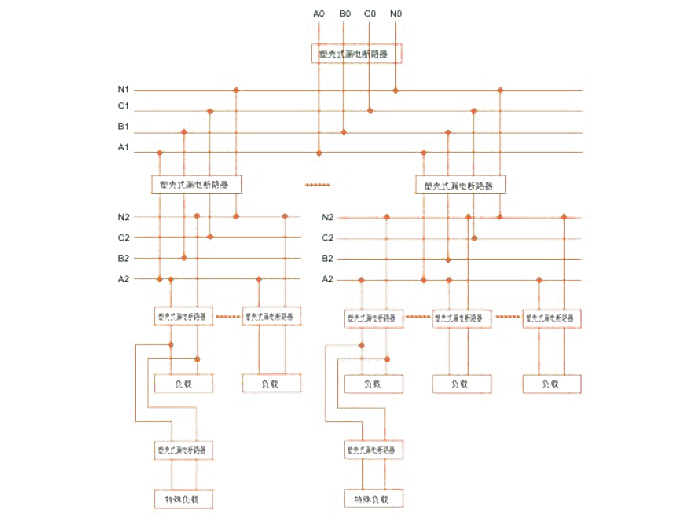

第一级保护：
连接导线：
铜芯塑料绝缘导线截面积为95mm²
额定工作电流：225A
额定剩余动作电流：300mA~500mA
剩余分断时间0.6s≤t≤0.8s可选用的塑壳式漏电断路器有QKM1LE-255、400

第二级保护：
连接导线：
铜芯塑料绝缘导线截面积为10-35mm²
额定工作电流：100A、80A、63A、40A
额定剩余动作电流100mA-300mA
剩余分断时间:0.2s≤t≤0.04s
可选用的塑壳式漏电断路器有：
QKM1LE-100、255

第三级保护：
连接导线：
铜芯塑料绝缘导线截面积为10mm²
额定工作电流：40A
额定剩余动作电流：t≤0.1s或更快
可选用的塑壳式漏电断路器有:
QKM1LE-100

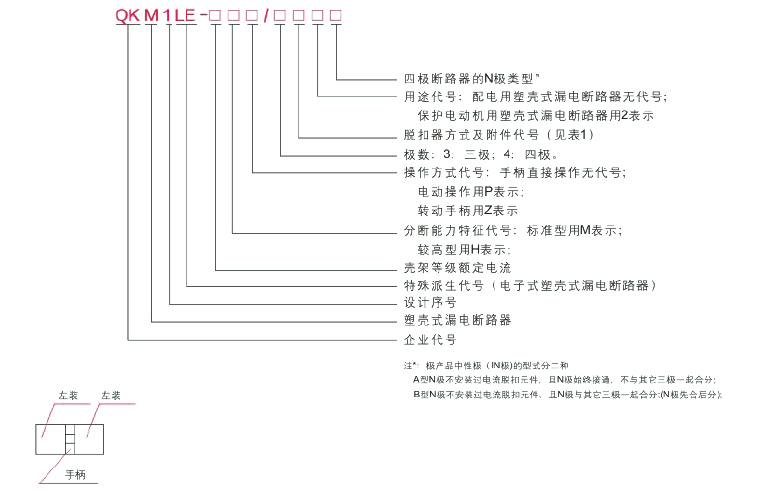

附件代号				附件安装及引线方式
附件名称	电磁式脱扣器	热磁式脱扣器	QKM1LE-100M QKM1LE-225M	QKM1LE-100M QKM1LE-255M	QKM1LE-400H		QKM1LE-630H QKM1LE-800H	QKM1LE-630H QKM1LE-800H
			3极	4极	3极	4极	3极3极4线	4极
无附件	200	300
报警触头	208	308
分励脱扣器	210	310
辅助触头	220	320
辅助触头，报警触头	228	328
欠电压脱扣器	230	330
分励脱扣器，辅助触头	240	340
二组辅助触头	26	360
欠电压脱扣器，辅助触头	270	370
二组辅助触头，报警触头	268	368

注：报警触头● 分励脱扣器■ 辅助触头○ 欠压脱扣器▲

● 周围空气温度
   周围空气温度上限为+40℃；周围空气温度下限为-5℃；周围空气温度24h的平均值不超过+35℃。
● 海拔：安装地点的海拔不超过2000m
● 污染等级：3 。
● 安装类别：III
● 大气条件：大气相对温度在周围空气温度为+40℃时不超过+50℃；在较低温度下可以有较高的相对湿度；
● 最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度应为+20℃，并考虑到因温度变化发生在产品表面上的凝露。
● 外磁场：塑壳式漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍

●塑壳式漏电断路器的额定值

型号	壳架等级额定电流InmA	额定电流In A	额定工作电压Ue V	极数	额定剩余动作电流I△n mA	额定剩余不动作电流I△no mA	额定极限短路分断能力lcu kA	额定运行短路分断能力ics kA	飞弧距离	机械寿命（次）	电器寿命（次）
QKM1LE-100M	100	40，50，63，80，100	400	3，4	3，50，100，200，300，500	15,25,50,100,150,200	35	22	≤50	8500	1500
QKM1LE-225M	225	100，125，160，180，200，225	400	3，4	30，50，100，150，250	15,25,50,100,150,250,500	55	35	≤50	8000	1500
QKM1LE-400H	400	225，250，315，350，400	400	3，4	25，50，100，150，250，500	25,50,100,150,250,500	65	42	≤100	4000	1000
QKM1LE-630H	630	400，500，630	400	3，4	50，100，150，250，500	50,100,150,250,500	70	45	≤100	4000	1000
QKM1LE-800H	800	630，700，800	400	3，4	50，100，150，250，500	50,100,150,250,500	70	45	≤100	2500	500

注：三档剩余动作电流调节可由用户任意选定。

●配电用塑壳式漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性

序号	试验电流名称	1x In	约定时间	起始状态
1	约定不脱扣电流	1.05	2h(In＞63A),1h(In ≤ 63A)	冷态
2	约定脱扣电流	1.30	2h(In＞63A),1h(In ≤ 63A)	紧接着序1试验后开始

●电动机保护用塑壳式漏电断路器过电流脱扣器各极同时能电时的反时限断开动作特性（40A产品无电机保护）

序号	整定电流	约定时间			起始状态
		inm=100A	Inm=225A、400A	Inm=630A、800A
1	1.0In	＞2h	＞2h	＞2h	冷态
2	1.2In	≤2h	≤2h	≤2h	紧接着序1试验后开始
3	1.5In	≤4min	≤4min	≤8min	热态
4	7.2In	4s＜T≤10s	4s＜T≤10s	6s＜T≤20s	冷态

●塑壳式漏电断路器的剩余电流分断时间
一般型塑壳式漏电断路器的动作特性
一般型断路器的动作特性。I△n≤30mA的断路器应是非延时型

剩余电流	I△n	2I△n	5I△na	10I△nb
最大断开时间（s）	0.2	0.15	0.04	0.04

注：a对于I△n≤30mA的断路器，5I△n可用0.25A取代，b按注a采用0.25A时，则10I△n为0.5A。
●延时型塑壳式漏电断路器的动作特性
延时断路器的2I△规定

延时时间(s)	I△n时最大分断时间	2I△n时的极限不驱动时间（s）	最大分断时间(s)	5I△n的最大分断时间(s)	10I△n时的最大分断时间(s)
0.1	0.3	0.1	0.3	0.25	0.25
0.2	0.4	0.2	0.4	0.35	0.35
0.3	0.5	0.3	0.5	0.45	0.45

●配电用塑壳式漏电断路器的肯时动作特性整定为10(1±20%) In，电动机保护用塑壳式漏电断路器的瞬时动作特性整定为12(1±20%)In。

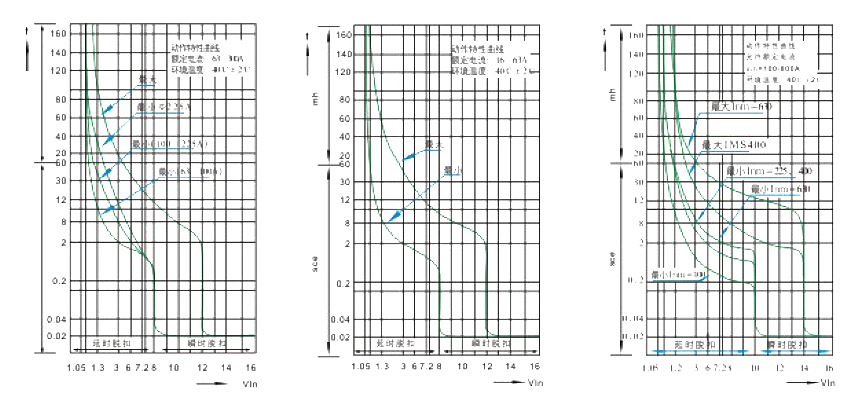

●塑壳式漏电断路器反时限时保护特性曲线

配电保护用特性曲线图	配电保护用特性曲线图	电动机保护用特性曲线图
