适用于单相中性点直接接地(TT)的低压电网系统，用来对线路或用电脑设备的接地故障、过电流、短路、过电压、欠电压、断电自动跳闸及缺相等进行保护，也对人身触电危险提供间接接触保护，
产品符合标准：GB 14048.2,DL/T20.，剩余电流保护器通信规约。
通过中国电力科学研究院低压电器研究所关于通信标准的测试。
通检电网浙江省公司通信测试授权单位的通信一致性测试。

1.保护功能
具有剩余电流自动跟踪 和突变、特波功能；过压、欠压、缺相保护功能，并检测恢复正常后自动重合闸；电子式过载保护，以及停掉跳闸功能。
2.显示功能
合闸状态下，根据用户要求可选择自动轮显当前剩余电流值，当前电压值当前电流值，额定剩余电流动作值，额定极限不驱动时间，负载的额定电流等30余项参数。跳闸状态下，可冻结显示本次跳闸的原因。
3.设置、查询功能
可通过按键设置剩余电流告警、自动跟踪、自动重合闸、突变、特波、过压、欠压、缺相、过载保护等功能的启用和禁用。还可通过通信设置上述功能，数据流的启用告警和禁用告警功能只能通过通接口设置。可通过按键设置额定剩余电流，额定极限不驱动时间，额定电流，过载长延时时间定时试跳时间，实时时钟以及用户密码等主要参数。
可通过按键查询，跳闸记录，试验记录，总跳闸次数，闭锁跳闸次数，以及波特率等相关参数。
可通过按键对当前剩余电流，电压，电流进行校准。
4.控制功能
可通过试验按键实现现场试验跳闸控制。
可通过远程预约分闸，合闸，及试跳，以及预约取消控制功能。
可通过外部分断、复位接口实现保护器的同步分闸和合闸功能。
5.自检功能
具有远程试跳，定时试跳，及按键试跳三种功能。
6.监控记录功能
记录30日内的剩余电流，电压，电流的日最大值和时标、最小值和时标，共14项录。
记录近10次跳闸的剩余电流，电压，电流参数及时标。
记录近10次剩余电流报警(强送)事件，保护器自检的时间，剩余电流超限事件，共3项记录。
累计保护器跳闸总次数，闭锁性跳闸次数，剩余电流跳闸次数等6项累计参数。
7.辅助功能
RS485通信功能，完全支持国家能源局即将发布的《DL/Txxx-xxxx剩余电流保护通信规约》，目前为报批稿。符合浙江省发布的《剩余电流动作保护器技术规范》的要求。剩余电流超限报警功能。
4位离亮度数码管+4只指示灯，及8个按键实现参数设置、参数校准、程序升级、数据查询、按键试验、分闸等现场操作。
8.性能及工艺
电路板选用高集成工业级材料，采用先进的防雷设计，完全符合GB14048.2-2008标准中对电磁兼容的要求。电路板采用紧凑的结构设计，适合用户对断路器中紧凑空间的要求。
电路极工艺整洁，美观，接线方便，只需必要的信号输入接线，可直接组装，无需二次调试。组装完成至需通过按键做简单的电压电流和剩余电流校准。
可根据客户需求按照客户样机的结构(或原电路板)进行设计，并发。

● 环境温度-5℃~+55℃
● 相对空气湿度显湿月的平均最低温度不超过25℃时，该月的月平均最大想读湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露
● 海拔不超过2000米
● 污染等级3级
● 安装类别Ⅲ
● 安装场所的外磁场在任何方向不超过地磁场的5倍

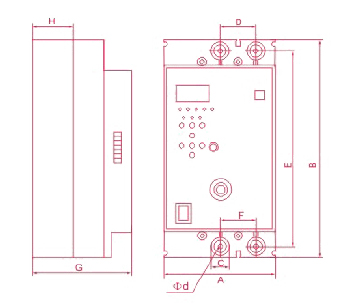

型号	外形尺寸(mm)						安装尺寸(mm)
	A	B	C	D	E	F	Φd	G	H
QKM1L-125/2P	105	215	15	25	195	25	6	89	23.5
QKM1L-250/2P	105	215	22	35	175	35	8	98	23
